MOTU 112D Thunderbolt AVB and USB Audio Interface

Detaljeret Beskrivelse

Hurtig opsætning forudindstillinger

112D er så fleksibel, den kan tjene så mange roller; i studiet, på scenen og gennem en installation. Hurtig opsætningsmenuen giver dig mulighed for øjeblikkeligt at omkonfigurere 112D til mange almindelige situationer, fra drift som en standard lydgrænseflade til at fungere som en netværks ''slange'' fra et sted til et andet. Når en forudindstilling er valgt, kan du nemt tilpasse routinggitteret og mixerindstillingerne, så de passer yderligere til dine specifikke behov; og gem derefter dine egne brugerdefinerede forudindstillinger.

112 kanaler med samtidig digital audio I/O

112D giver 24 kanaler AES/EBU I/O, plus 24 kanaler ADAT optisk I/O, plus 64 kanaler MADI I/O. Det giver alt sammen op til 112 ind og ud for 224 samtidige kanaler digital audio I/O. Alle input- og outputkanaler kan være aktive samtidigt. 112D fungerer som et fleksibelt 64-kanals MADI-interface, router og konverter med næsten nul latens-tid og fleksibel routing/splitting til og fra AVB-netværket, computer, AES/EBU og optiske formater. 112D understøtter både 64-kanals og 56-kanals MADI ved 1x sample rates, sammen med 32 kanaler ved 2x og 16 kanaler ved 4x.

48-kanals digital mixing og ADAT-banker

Tre 8-kanals D-sub-stik leverer 24 kanaler AES/EBU digital I/O ved samplingshastigheder op til 96kHz. Tre 8-kanals ADAT-banker giver 24 kanaler optisk I/O med hastigheder på op til 48kHz. Ved 88,2 eller 96 kHz understøtter alle seks ADAT-banker 4-kanals SMUX-drift for 24 kanaler med optisk I/O ved 2x samplingshastigheder. 48-kanals digital mixing - Styr op til 12 separate stereomix.

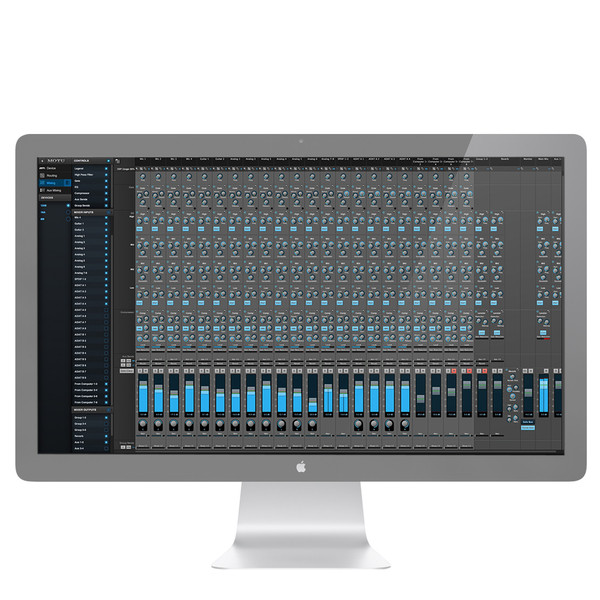

112D er udstyret med en 48-kanals digital mixer designet ligesom en storformat mixer. De 48 indgange kan tage signaler fra hvor som helst; de fysiske input på selve 112D-grænsefladen, lydkanaler fra værtssoftware på din computer, lydnetværksstreams eller endda mixerudgange. Mixeren giver 7 stereo aux busser, 3 grupper, en reverb der skiftevis kan fungere som 4. gruppe, en Main Mix bus og en separat Monitor bus der kan fungere som solo bus. I det væsentlige dygtig og Transparent blanding.

Modelleret analog EQ og komprimering

Britiske analoge mixerkonsoller er kendt for deres musikalske EQ-profiler. 112D modellerer omhyggeligt disse klassiske EQ'er for at give dig den samme, magiske EQ-respons, som du finder på disse eftertragtede skriveborde. Hver indgangskanal giver også et klassisk kompressormodul med valgfri peak/RMS-drift. Grupper og Main Mix Bus er udstyret med Motu's Leveler™ og præcise model af den legendariske Teletronix™ LA-2A™ optiske nivelleringsforstærker, kendt for sine unikke og meget eftertragtede Automatic Gain Control (AGC) egenskaber.

Thunderbolt -teknologi - ydeevne med ultra lav latens-tid

Thunderbolt giver dig mulighed for at tilslutte skærme, harddiske og andre eksterne enheder til din computer sammen med 112D. Giver dig 256 kanaler computer I/O (128 ind og ud). Du kan bruge dem til at dirigere lyd til de fysiske ind- og udgange på 112D plus 48-kanals mixeren inde i 112D plus lydnetværksstreams. Motu 112D er den første og eneste grænseflade, der kombinerer Thunderbolt I/O-forbindelse med MADI- og AVB-lydnetværk.

USB 2.0/3.0 tilslutning

Hi-speed USB 2.0 giver kompatibilitet over hele linjen med stort set alle bærbare og stationære computere. 112D er USB-lydklassekompatibel, hvilket betyder, at du nyder USB-kompatibilitet og support på OS-niveau, inklusive iPad-support (med et kameratilslutningssæt - sælges separat). Da USB-enheder er passer til USB 3.0-udstyrede værter, er 112D en fremtidssikret investering for ethvert studie.

Web App kontrol

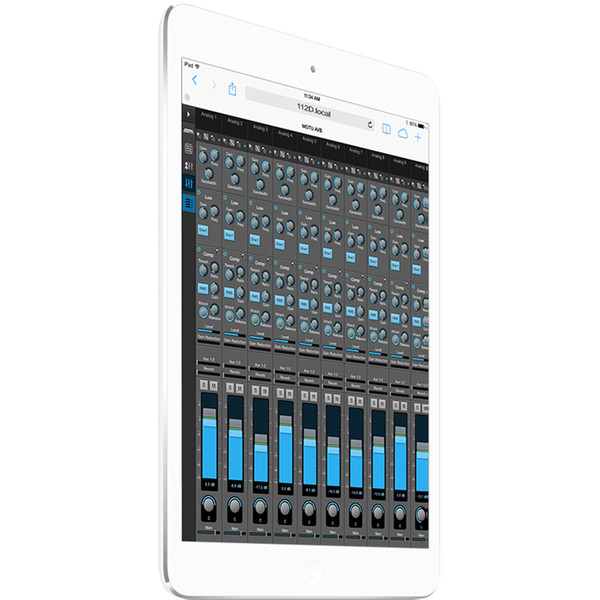

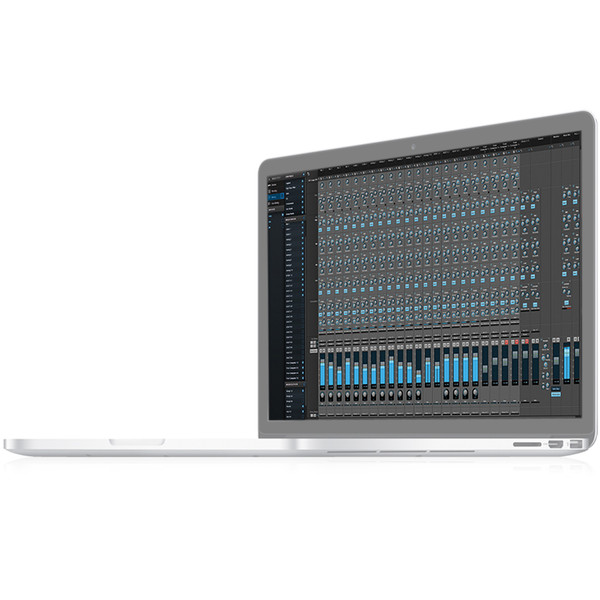

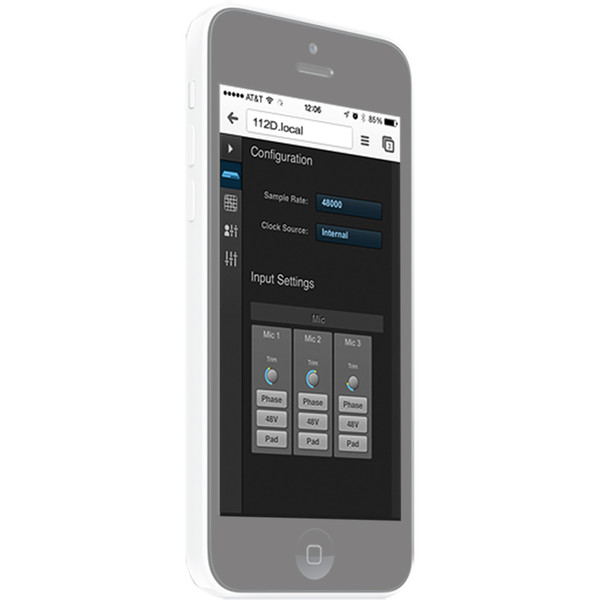

Den software, du bruger til at styre 112D, findes ikke på din harddisk. Det er en webapp, der serveres fra selve hardwaren. Dette betyder, at du kan styre 112D's indbyggede DSP, mixing, enhedsindstillinger og netværkslydrouting fra webapp-softwaren, der kører i din yndlingswebbrowser på en bærbar computer, tablet eller smartphone, der er forbundet med ledning eller Wi-Fi til dit lokalområde netværk. Brug enhver webklient på enhver platform - Mac, Windows, Linux, iOS, Android; så længe den deler det samme netværk.

Tilslut en Apple Airport ™ eller en anden Wi-Fi-router direkte til 112D med et standard ethernet-kabel og styr den kraftige mixing og DSP-effekter fra din smartphone eller tablet uden en computer. Fantastisk til live lydmix!

Fleksibel routing, opdeling og formatkonvertering

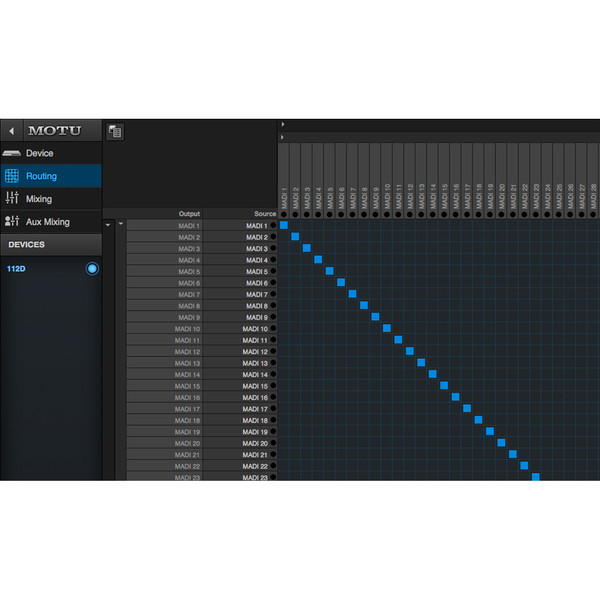

Med et enkelt click på 112D's routing-gitter kan du sende ethvert input til ethvert output eller flere output. Dette inkluderer routing til og fra computeren plus alle enheder på AVB-netværket. Komplet med evnen til at konvertere ethvert format til et hvilket som helst andet. Hver digital lyd-workflow har en vis latens-tid. Spørgsmålet er bare, hvor meget? I kasset med 112D er svaret, slet ikke meget. I 112D måles latens i en håndfuld samples, fra det tidspunkt, hvor et lydsignal først ankommer til en input til dets ankomst et andet sted (en udgang, mixeren, netværket eller computeren). Ved at holde latens-tiden så lav i hardwaren hjælper 112D med at minimere latenstid introduceret til din værtssoftware.

Systemudvidelse og lydnetværk

112D netværksporten leverer AVB Ethernet, den nye industristandard udviklet af IEEE til professionelt lydnetværk. Tilføj et andet Motu AVB-interface med et simpelt CAT-5e eller CAT-6 ethernet-kabel. Tilslut op til fem Motu-grænseflader ved hjælp af en Motu AVB-switch (sælges separat). Opbyg et netværk med flere grænseflader og computere ved hjælp af standard AVB-switche og netværkskabler, med ultra-lav netværksforsinkelse, selv over lange kabelføringer (100 meter punkt til punkt). Stream hundredvis af lydkanaler mellem enheder og computere på netværket.

AVB Ethernet-lydgrænseflade

Leder du efter et alternativ til Thunderbolt eller USB til computerlyd audio I/O? Hvis du har en nylig Mac med OS X Yosemite (10.10) eller nyere, har du en anden mulighed; AVB Ethernet. Tilslut 112D's netværksport til Ethernet-porten på din Mac med et standard CAT-5e-kabel, og du kan bruge 112D som en standard multi-kanal lydgrænseflade med enhver kernelydkompatibel værtssoftware.

specifikationer

Generel

• Samplingsfrekvenser: 44,1, 48, 88,2, 96, 176,4, 192 kHz
• Digital I/O:
  • 3x 8-kanals banker (24 ch) af ADAT optisk ved 1x sample rates
  • 6x 4-kanals banker (24 ch) af SMUX optisk ved 2x sample rates

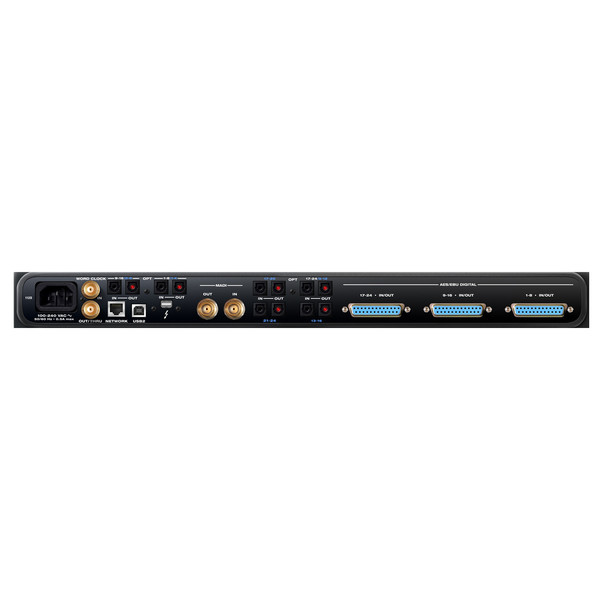

  • 3x 8-kanals banker (24 ch) af AES/EBU på 25-benet D-sub
  • 1x BNC MADI ind/ud (64/56 lm @ 1x, 32 @ 2x, 16 @ 4x)
• Samlet I/O:
  • 112 indgange og 112 udgange (224 i alt) ved 1x sample rates
  • 80 indgange og 80 udgange (160 i alt) ved 2x samplehastigheder
  • 16 indgange og 16 udgange (32 i alt) ved 4x samplehastigheder
• Computer I/O:
  • 1 x Thunderbolt (kompatibel med 1 og 2)
  • 1 x USB 2.0 lydklassekompatibel/USB 3.0 og iOS kompatibel
  • 1 x AVB Ethernet (kræver OS X Yosemite)
• Computer I/O-kanaler:
  • Thunderbolt (44,1 til 96 kHz): 128 ind/ud
  • Thunderbolt (176,4 til 192 kHz): 64 ind/ud
  • USB 2.0 (44,1 til 48 kHz): 64 ind/ud
  • USB 2.0 (88,2 til 96 kHz): 32 ind/ud
  • USB 2.0 (176,4 til 192 kHz): 24 ind/ud
  • AVB Ethernet: 16 til 128 ind/ud, afhængigt af værtscomputerens hastighed
• Synkroniser I/O:
  • 1 x word clock ind
  • 1 x word clock out / thru
• Netværks I/O: 1 x RJ45 AVB/TSN Ethernet (1 Gbps)
• AVB-streams:
  • (8 kanaler pr. stream) 16 Tom-tommer/16 ud ved 44,1 eller 48 kHz
  • 16 Tom-tommer / 16 ud ved 88,2 eller 96 kHz
  • 8 Tom-tommer/8 ud ved 176,4 eller 192 kHz

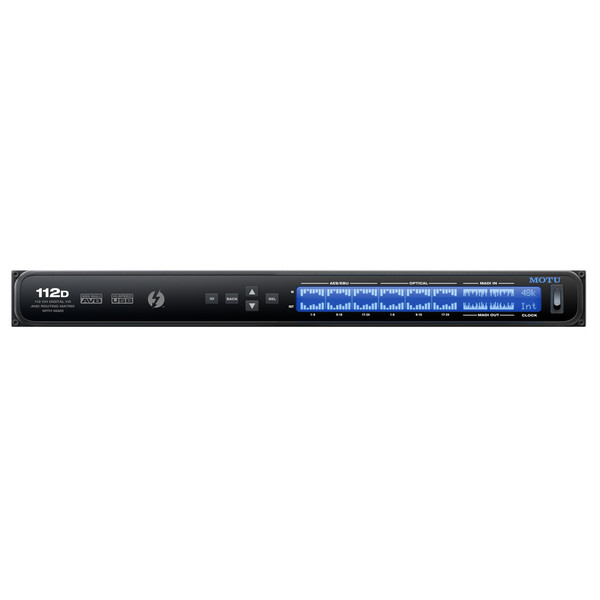

• Frontpanel:
  • 5 x kontakter - menunavigation
  • 324 x 24 pixel LCD til niveaumålere / menu nav
  • 1 x AC strømafbryder
• Strøm: International 100-240V autoswitching forsyning 50-60 Hz - 0,5A maks.
• Dimensioner (BxDxH): 48,3 x 17,75 x 4,5 cm (kun kabinet)
• Vægt: 4,3 lbs / 1,95 kg
• Produktkode: MOTU-112D

Systemkrav

• 1 GHz Intel-baseret Mac eller hurtigere
• 2 GB RAM; 4 GB eller mere anbefales
• Mac OS X version 10.8 eller nyere
• Tilgængelig Thunderbolt, USB 2.0 eller AVB Ethernet-port (AVB kræver OS X Yosemite)
• En stor harddisk (mindst 500 GB til optagelse)

• 1 GHz Pentium-baseret pc eller hurtigere
• 2 GB RAM; 4 GB eller mere anbefales
• Windows 7 eller nyere
• Tilgængelig USB 2.0 / 3.0 port
• Tilgængelig Ethernet-port til firmwareopdateringer
• En stor harddisk (mindst 500 GB til optagelse)

• Enhver webklientplatform; Mac, Windows, Linux, iOS, Android
• Enhver webbrowser; Safari, Firefox, Chrome, Opera, Explorer osv.
• Webklienten skal være tilsluttet det samme netværk som Motu-grænsefladen

• Thunderbolt og USB 2.0-drivere
• Motu AVB Discovery App til Mac (finder tilsluttede Motu-grænseflader)
• Motu AVB Discovery App til iOS (tilgængelig fra Apple App Store)
• Motu AVB Control Web App (serveret fra hardwaren)
• Audio Desk 4.0 til Mac og Windows (separat download)
